四參數灌漿記錄儀，是我公司自主設計研發的的灌漿自動監測系統。四參數灌漿記錄儀可對灌漿過程中的漿液密度、漿液流量、灌漿壓力、灌漿區域地層抬動變形四個參數進行實時監測、記錄、打印，并且能以曲線的形式同步反映壓力、流量、密度和抬動各參數間的關系。此外可隨時查閱當前和歷史灌漿成果，智能提示傳感器故障，自動判斷灌漿結束標準。既可進行普通灌漿過程的監測，也可進行GIN法灌漿過程的監測，可同時記錄多個灌漿通道。對灌漿過程中的各項參數進行自動采集、處理和輸出，生成符合規范要求的各種成果資料。中大華瑞四參數灌漿記錄儀是性能優異、功能完備的灌漿自動記錄儀。

• 型號：JT-Ⅵ
• 儀器重量：7.5Kg
• 儀器通道：4
• 工作電壓：AC 130V ～250V
• 采樣頻率：64次/秒
• 采樣誤差：<0.5%(實際誤差<0.1%)
• 壓力測量范圍：0～10Mpa
• 壓力分辨率：0.01Mpa
• 流量測量范圍：0～150L/min
• 流量分辨率：0.01L/min
• 密度測量范圍：漿液比重：1~3，水灰比：0.2～5
• 密度分辨率：0.01:1
• 抬動測量范圍：0～2000μm 抬動分辨率：1μm

高度集成，功能全面 四參數灌漿記錄儀能夠同時進行兩個灌漿通道的灌漿監測、記錄工作，每個通道能夠同時采集壓力、流量、密度和抬動信息，并且能夠對抬動監測進行聲光報警。四參數記錄儀的出現，不僅改變了原來灌漿施工中人工監測、手工記錄千分表讀數的原始作業方式，并且也將單獨使用抬動觀測記錄儀進行抬動自動監測的方式一步升級到使用一臺四參數記錄儀全面監測灌漿施工中的所有數據，系統的集成性能大大提高，測量更加精準，省時省力。

系統可自動統計各種摻加劑的使用量，可自動統計管路占漿；

當系統斷電、來電、暫停、開始、結束時有中文提示，支持壓力、流量超限提示；

提供中文、英文、中英文對照三種版本界面顯示和報表打印，適應國內和國外工程需要；

灌漿數據實時高速采集存儲，突然斷電后不丟失，來電可繼續記錄；

無抬動時按存儲時間間隔正常記錄，有抬動產生時瞬時產生記錄，并聲光報警；

技術升級，性能穩定 四參數灌漿記錄儀是我公司研發團隊開發的第六代捷通系列灌漿自動記錄儀，其性能水平有了進一步的提升。四參數灌漿記錄儀融入了我公司的多項技術，能夠連續無故障運行，特別適合各種惡劣的施工環境。

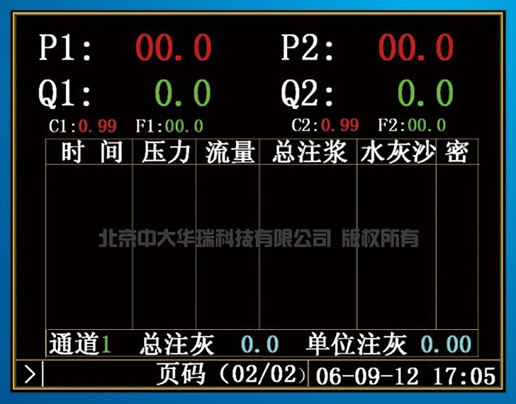

操作簡單，方便實用 四參數灌漿記錄儀采用工業真彩色液晶顯示的菜單式界面，用不同顏色實時顯示2個通道的壓力、流量、密度和抬動數據，通過報表形式顯示時間、平均壓力、平均流量、平均密度、累計注灰、透水率、抬動值等數據，并且可同步生成、打印灌漿、壓水曲線，圖表清晰、美觀大方。

四參數灌漿記錄儀采用多功能鍵盤輸入各種參數，參數輸入菜單具有提示功能和輸入格式檢查功能，輸入錯誤時系統自動提示，人機界面友好，操作方法簡單，無需記憶任何復雜命令。

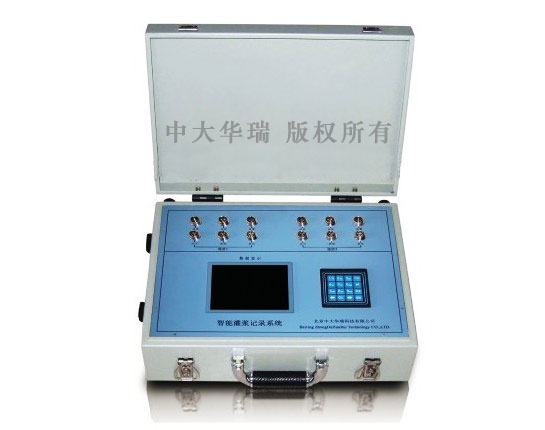

便攜耐用，廣泛適用 四參數記錄儀將穩壓電源、嵌入式計算機系統、采集卡、電子硬盤、多功能鍵盤、彩色液晶顯示屏集成在防塵、防震、防潮、防電磁干擾的機殼內，體積小，重量輕，攜帶方便。四參數灌漿記錄儀廣泛適用以下情況：

固結灌漿、回填灌漿、帷幕灌漿、裂縫灌漿、接縫和補強灌漿、高壓噴射灌漿、錨索灌漿、邊坡支護灌漿等灌漿工藝；

兩參數、三參數、四參數灌漿（注：四參數灌漿記錄儀可設置為兩參數、三參數，但兩參數、三參數記錄儀不能設置成四參數），小循環、大循環、純壓式管路連接，普通法、GIN法灌漿等灌漿方法；

孔壁沖洗、裂隙沖洗、單點法壓水、五點法壓水、簡易壓水的壓水方式；

純水泥漿，含沙、摻加劑、膨潤土等混合漿液，化學漿液等灌漿液體。

信息全面，易于保存 四參數灌漿記錄儀采用外接打印機，打印時使用普通A4紙，資料遇水、遇熱不易褪色，方便原始資料報表的長期保存，且打印耗材便宜、購買方便。

報表顯示內容包括灌漿孔參數、時間、壓力、流量、密度、累計注漿量、累計注灰量、累計注沙量、管路占漿量、棄灰量、多種摻加劑注入量和透水率。除了上述工程資料外，還支持打印灌漿、壓水過程曲線圖。

配套海量數據存儲器，可以導出灌漿數據，最多可保存100000個孔的灌漿資料，方便資料的交流、整理、存儲和備份。

直接聯系我公司，購買四參數灌漿記錄儀即可；

聯系我公司，可將已購買使用中的捷通系列三參數灌漿記錄儀升級為四參數灌漿記錄儀。
