智能灌漿系統

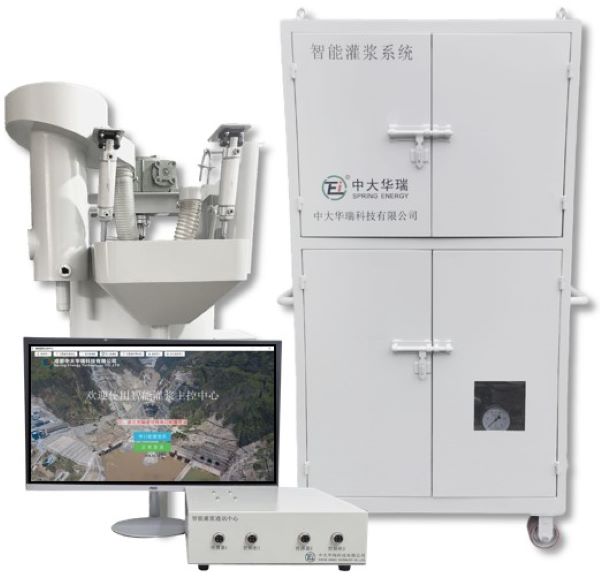

產品外觀
數據云管理平臺
儀器介紹
智能灌漿系統應用智能化設備和技術，感知灌漿施工工藝核心參數，實時分析灌漿過程，自主決策，自適應調整灌漿作業參數，實現灌漿全過程壓力-流量自動調節、漿液自動配置和灌漿工藝智能化控制，并無線接入云服務器，以智能“一鍵灌漿”替代人工灌漿，實現灌漿全過程智能化施工及管理。

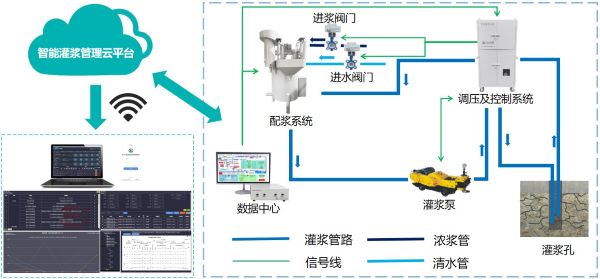

灌漿現場設備連接示意圖
儀器參數
|
主要技術 參數 |
灌漿壓力控制范圍 0-8MPa |
|
配漿控制范圍 1.0-2.0g/cm3 | |
|
壓力分辨率0.01MPa | |
|
流量分辨率0.1L/min | |
|
密度分辨率0.01g/cm3 | |
|
位移分辨率1μm | |
|
外部接口 |
管道接口：進漿管、返漿管、清水管 |
|
電氣接口：三相五線、50A | |
|
適用范圍 |
普通法灌漿、三參數灌漿、四參數灌漿； 簡易壓水、單點法壓水、五點法壓水； |
|
網絡技術 |
3G/4G/5G、WIFI等 |
|
資料整理 |
數據通過網絡自動上傳至管理系統 |
功能介紹
全面感知灌漿施工工藝核心參數
·五大核心參數：壓力、流量、密度、進漿密度、進漿溫度、進漿液位，保證灌漿質量。
·通道靈活配置：支持一拖一、一拖二配置，靈活配置、高效組合。
·數據實時記錄：實時、全方位記錄、存儲、顯示灌漿過程關鍵數據。
·報表自動生成：自動生成符合規范要求的報表及曲線。
自動調節全過程壓力-流量
·壓力精準控制：采用電動閥門控制壓力及流量，壓力控制實時性好，控壓范圍0-8Mpa。
·降低工作強度：按照設定值自動調壓，改變工人需24小時控制壓力閥門的狀況。
·系統安全可靠：多級壓力保護措施，防止超壓抬動等風險，安全可靠。
智能配漿、變漿、補漿
·漿液精準配置：進漿密度和配漿模型實時反饋控制，保證灌注的漿液密度準確，變漿準確迅速，加注量準確，實現智能配漿、變漿、補漿。有效解決人工配置過程中無法連續實時測量漿液密度，憑經驗加水加漿、配置漿液質量難以保證、配置過程臟亂差的問題。
·整潔文明施工：漿液質量好，浪費小，施工面干凈整潔，文明施工形象好。
智能控制壓水和灌漿工藝過程
·一鍵智能壓水：壓水時實現一鍵壓水，無須人工干預智能完成壓水全過程。
·一鍵智能灌漿：灌漿時實現一鍵啟動、自動控制灌漿壓力和注入率，自動配漿、補漿，識別變漿條件自主變漿，達到結束條件自動結束灌漿。
·節約人工投入：大幅降低勞動者勞動強度，提升勞動者的幸福感，顯著節約人員投入。
實時分析灌漿過程
·實時分析決策：云平臺是整個系統的數據中樞，實時顯示、匯總、分析、整理灌漿數據，及時快速生成灌漿施工成果綜合統計表、灌漿綜合剖面圖等各類施工報表、成果統計表。
·兩地同步存儲：支持灌漿數據本地保存，并實時上傳至智能灌漿管理云平臺。
·平臺接口完善：為各項目智能建造云平臺等其他智慧平臺提供灌漿數據。
移動終端監控
·施工管理支撐：通過移動終端實時監控、查看報表、全球定位、掃碼查詢資料真偽。
有益效果
有力保障工程質量
·壓力控制穩定、精度高；
·漿液配置精準、快速，變漿速度快；
·灌漿工藝智能控制，灌漿工藝控制精細化、灌漿過程標準化。
顯著提升灌漿工效
·提升有效工作時間。綜合來看單班有效工作時間可增加2.5小時，與人工灌漿相比約提升10%效率。
·提升變漿速度。實時檢測配漿桶密度，變漿時間快，一般3分鐘就可完成，變漿效率提升約60%。
確保數據真實可信
·資料帶有防偽碼，支持掃碼驗證。
·灌漿實時數據上傳智能灌漿管理云平臺實時監控灌漿過程。
·保證灌漿數據的真實性、準確性，有利于控制工程概算。
大幅降低勞動強度
·智能灌漿系統節約了人工成本，施工人員勞動強度上也得到了極大的改善。每個機組人員投入可節省2人。
·從人員專業素養來看，智能灌漿系統有利于更多人員參與灌漿，對人員的依賴性下降。
安全環保節能友好
·具有多重安全防護措施，大幅降低高壓炸管風險。
·漿液配置在集成式配漿罐體中完成，配漿精度高，漿液質量好，保護生態環境。
·改變了水泥灌漿“臟、亂、差”的現狀，有利于提升現場文明施工形象和灌漿從業人員的幸福感。
提升智慧施工水平
·灌漿數據自動無線傳輸至智能灌漿管理云平臺，可以對灌漿數據進行匯總、監控、分析和存儲，及時快速生成各類施工報表、成果統計表，形成數據獲取、數據存儲、數據整理及數據分析等一套完整的管理過程，為智慧化灌漿施工管理提供技術支撐。
