` 產品外觀

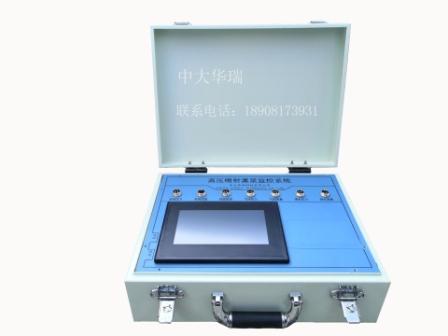

產品外觀圖

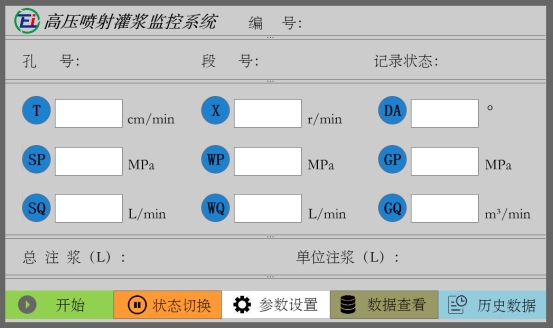

系統主界面
` 儀器介紹
高壓噴射灌漿是基礎處理工程的一項防滲和加固技術，適用于軟弱土層，砂類土、粘性土、黃土和淤泥等地層均能進行噴射加固。
高壓噴射灌漿監控系統應用于高壓噴射灌漿施工中，采用了傳感器技術和無線通信技術實現了對高壓噴射灌漿作業全過程的自動記錄，保證記錄過程數據準確性，有利于保障灌漿質量，實現良好的施工效果。
`儀器參數
|
主要技術參數 |
壓力分辨率0.01MPa |
|
流量分辨率0.1L/min | |
|
密度分辨率0.01g/cm³ | |
|
提升速度分辨率0.1cm/min | |
|
旋轉速度分辨率0.1r/min | |
|
氣體壓力分辨率0.01MPa | |
|
氣體流量分辨率0.1m³/min | |
|
外部接口 |
壓力、流量、密度、提升速度、旋轉速度、打印機輸出接口 |
|
適用范圍 |
高壓噴射灌漿 |
|
數據存儲 |
高壓噴射灌漿監控系統本地可存儲4萬份灌漿數據；數據可上傳與平臺集中存儲 |
|
資料輸出 |
支持現場打印和通過中央服務器端打印報表兩種方式 |
|
網絡技術 |
支持4G、WIFI（可根據用戶選擇） |
|
資料處理 |
灌漿完成后通過網絡自動傳入到服務器進行整理存檔并自動分析整理 |
`系統功能
1. 具有7參數采集功能。即在灌漿過程中實時采集提升速度、旋轉速度、漿液壓力、漿液流量、進漿密度、氣體壓力、氣體流量數據，并通過顯示屏實時顯示數值。
2. 具有密度采集方式選擇功能。根據用戶需求可選用自動或者手動的方式進行密度數據的采集（例如灌漿過程中漿液密度采用統一的配漿設備進行配漿，密度恒定）。
3. 具有提升速度、旋轉速度無線采集系統。可支持旋轉速度和提升速度通過無線的方式進行數據的采集，減少現場接線繁瑣、困難等問題。
4. 具有參數設置功能。用戶可通過顯示屏直接鍵盤輸入相應的參數。
5. 具有臨時數據查看和歷史數據查看功能。用戶可以通過顯示屏查看當前正在灌漿的灌漿報表數據、曲線數據，也可查看歷史記錄的報表數據和顯示數據。
6. 具有報表打印、曲線打印功能。記錄完成后支持打印記錄產生的報表及曲線，便于用戶使用。
7. 掉電保護功能。即在灌漿過程中意外停電，數據不會丟失，上電后仍保持掉電前灌漿狀態及記錄，繼續完成灌漿。
8. 無線通信功能。系統支持HTTP無線上網功能，高壓噴射灌漿監控系統可以將報表數據及實時數據上傳服務器，即具備遠程實時監控功能，服務器端可實時獲取成果數據，有效提高施工管理效率及施工質量。
· 現場應用照片

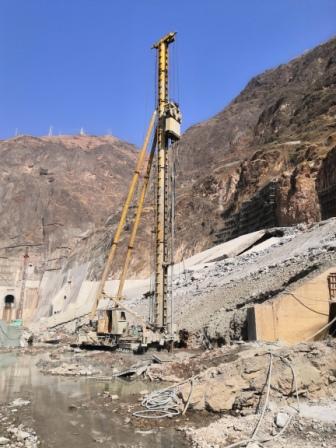

高噴臺車遠圖

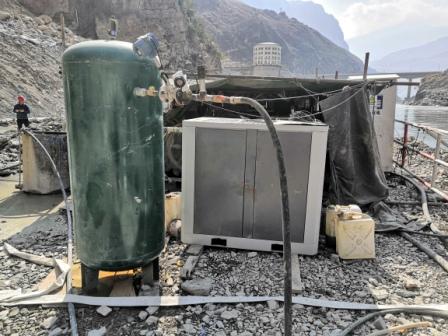

高噴空壓機及儲氣罐遠圖
