1、產品簡介
智能錨索張拉系統具有自動張拉、自動數據記錄、無線接入云服務器、遠程實時監控等功能，以科學、規范的智能張拉替代傳統的人工張拉，根據設定參數控制完成整個張拉過程，實現錨索張拉全過程智能化施工及管理。
智能錨索張拉系統由智能錨索張拉機設備（硬件）和中央服務器端云平臺（網絡平臺）組成。

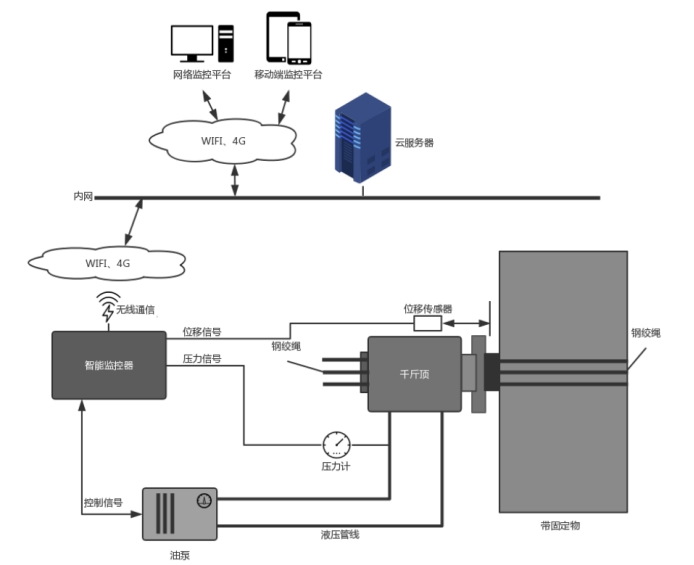

系統架構圖
2、設備架構

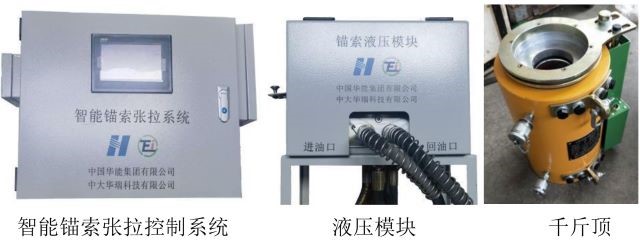

智能錨索張拉機設備是系統的核心部件，主要由智能錨索張拉控制系統、液壓模塊、帶有位移傳感器的專用千斤頂組成。
3、技術參數
|
主要技術參數 |
可進行六級分級自動張拉（油壓控制0~60MPa） 位移分辨率0.1mm 油壓分辨率0.1MPa 張拉力分辨率0.1KN |
|
外部接口 |
電氣接口：三相五線、10A 管道接口：油泵進油口、油泵回油口、千斤頂進油口、千斤頂回油口 |
|
適用范圍 |
預應力錨索分級張拉、錨索張拉前預緊 |
|
數據存儲量 |
智能錨索張拉控制系統可存儲十萬個錨索張拉的資料；數據可上傳至云平臺后集中存儲 |
|
資料輸出 |
支持現場打印和通過訪問中央服務器端打印兩種方式 |
|
網絡技術 |
4G、WIFI |
|
資料防偽碼 |
16位高強度防偽碼，專用加密芯片 |
4、主要功能
4.1根據設定的參數自動完成張拉
· 系統根據設定參數，自動控制張拉，達到每一階段張拉力后，按照設定階段持荷時間自動進行穩壓。
4.2 張拉全過程數據自動記錄、顯示并存儲
· 實時、自動記錄、顯示并存儲張拉全過程的數據。
4.3 自動生成符合規范的施工記錄表
· 張拉過程完成后，生成符合規范的施工記錄表，支持報表及曲線打印、歷史數據查看。
4.4 具有完善的掉電保護、壓力保護功能
· 具有掉電保護功能，在張拉過程中意外停電，數據不會丟失，上電后仍保持掉電前張拉狀態及記錄，繼續完成張拉。
· 具有壓力保護功能，使其保護油管不會因為油壓超負荷導致炸管。
4.5 無線接入中央服務器端云平臺
· 張拉過程數據通過4G/5G網絡實時傳輸，接入中央服務器，能通過計算機或手機登錄，實時監控張拉過程、查看報表和曲線、分析過程數據、進行成果整理。
